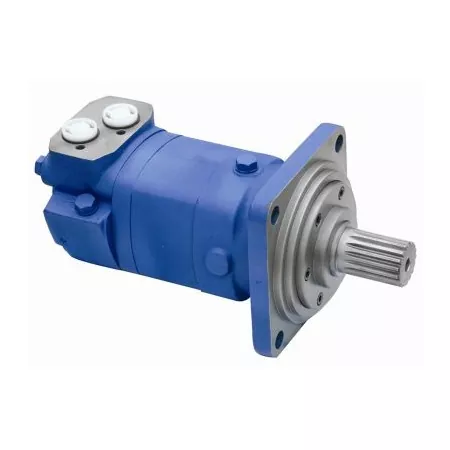

Як вибрати, встановити та обслуговувати ротаційні орбітальні гідравлічні двигуни для максимального терміну служби?

Цей посібник прорізає теорію, щоб надати практичну інформацію – від правильного визначення розміру двигуна для вашого застосування до належних методів встановлення та щоденного обслуговування, яке максимізує термін служби.

1. Основний принцип роботи – що забезпечує високий крутний момент?

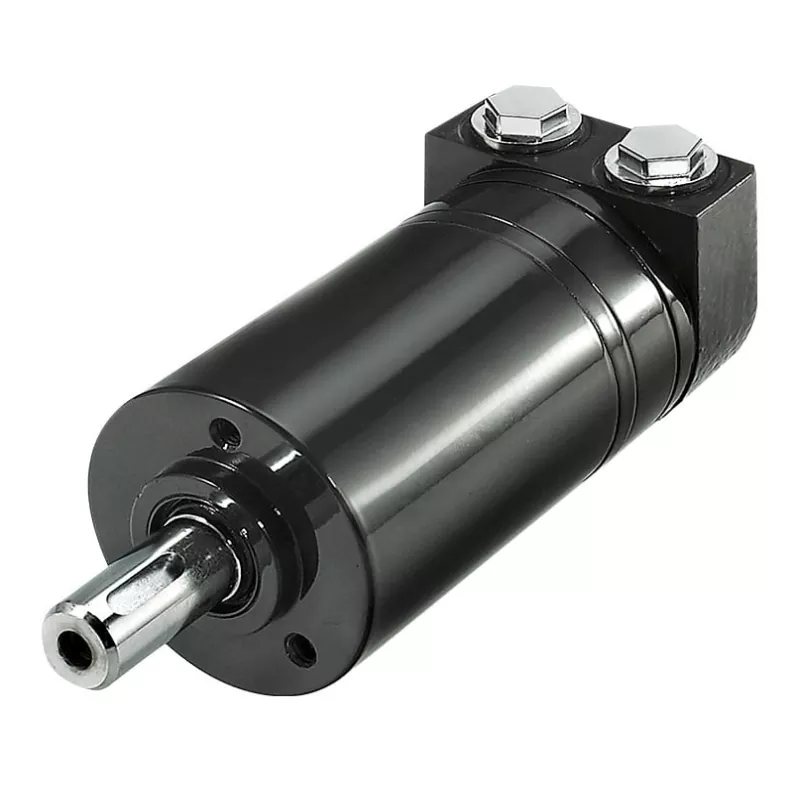

Серце анорбітальний двигунце набір шестерень із внутрішнім зачепленням – ротор (зовнішня шестерня) і статор (внутрішня шестерня) – з критичним правилом конструкції, що ротор має на один зуб менше, ніж статор. Коли гідравлічна рідина під тиском потрапляє в двигун, вона змушує ротор здійснювати орбітальний (планетарний) рух усередині статора. Цей рух передається через внутрішній з’єднувальний вал на вихідний вал, перетворюючи орбітальний рух у плавний обертальний вихід.

Ця конструкція забезпечує вирішальну перевагу: низька швидкість і високий крутний момент (LSHT) . На відміну від лопатевих або поршневих двигунів, орбітальні двигуни можуть виробляти сильний, стабільний крутний момент безпосередньо на низьких обертах, не вимагаючи редуктора. Це безцінне для застосувань, які потребують точного контролю швидкості та високого пускового моменту під високими навантаженнями.

Існують дві основні конфігурації статора:

• Геротор (цільний статор): статор являє собою одне внутрішнє зубчасте кільце. Економічний і надійний для помірних циклів навантаження.

• Геролер (статор з роликами): Ролики або голки вставляються в зуби статора, перетворюючи тертя ковзання в тертя кочення. Це забезпечує вищу ефективність, кращу стійкість до ударних навантажень і значно довший термін служби – ідеально підходить для важких і високочастотних операцій.

2. Практичний вибір розміру – вибір правильного «серця» для вашої машини

Двигун неправильного розміру є причиною №1 передчасного виходу з ладу. Заниження розміру призводить до пошкодження від перевантаження; збільшення розміру відходів призводить до втрати витрат і зниження загальної ефективності системи. Зосередьтеся на цих чотирьох критичних параметрах:

• Крутний момент, швидкість і робочий об’єм (трикутник): робочий об’єм (куб.см/об) безпосередньо визначає потужність обертового моменту – більший робочий об’єм означає більше рідини на оберт, отже, вищий крутний момент, але менша максимальна швидкість. Завжди визначайте пусковий крутний момент (який зазвичай вищий за робочий крутний момент) і необхідний діапазон робочих обертів перед тим, як вибрати об’єм. Перехресно перевірте криву продуктивності виробника – ніколи не вибирайте двигун, що працює на крайніх межах; орієнтуйтеся на зону максимальної ефективності профілю тиску/потоку вашої системи.

• Тиск у системі та швидкість потоку: підтвердьте безперервний робочий тиск вашого блоку живлення та максимальний доступний потік. Тиск обмежує максимальний крутний момент, тоді як потік визначає досягнуту максимальну швидкість. Порівняйте їх із номінальними характеристиками двигуна. Переконайтеся, що максимальний номінальний тиск двигуна має достатній запас міцності, вищий від пікових стрибків вашої системи (використовуйте відповідний клапан скидання тиску).

• Монтаж і навантаження на вал: окрім шаблонів болтів і розмірів фланців, радіальне навантаження на вихідний вал часто не враховується. Якщо ви встановлюєте зірочку, шків або пасову передачу безпосередньо на вал, виникають значні бічні навантаження. У таких випадках ви повинні вибрати двигун із міцними підшипниками та ознайомитися з таблицею радіального навантаження виробника. Ігнорування цього призводить до швидкого виходу з ладу підшипників і протікання ущільнення.

• Вимоги до навколишнього середовища та особливі вимоги: для екстремальних температур навколишнього середовища, запиленості або середовища з високою вологістю вкажіть оновлені ущільнювачі (наприклад, Viton або HNBR) і корозійностійкі матеріали. Для додатків, які вимагають динамічного гальмування або визначення швидкості, розгляньте інтегровані опції, такі як гальмівні клапани, тахометри або пропорційні контрольні клапани.

3. Встановлення та введення в експлуатацію – деталі, які впливають на продуктивність

Ідеально підібраний двигун може швидко вийти з ладу при неправильній установці. Виконайте такі дії, які не підлягають обговоренню:

1. Точне центрування валу: абсолютне коаксіальне центрування між валом двигуна та веденим навантаженням є обов’язковим. Будь-яке кутове або паралельне зміщення створює радіальні або осьові сили, які різко скорочують термін служби підшипника. Використовуйте циферблатний індикатор або лазерний інструмент для вирівнювання та суворо дотримуйтесь допусків виробника (зазвичай радіальне биття ≤ 0,05 мм).

2. Правильні з’єднання портів: ще раз перевірте ідентифікацію порту – тиск (P), повернення (T) і злив (L) . Зливний отвір має вирішальне значення: його потрібно окремо підводити назад до резервуара з мінімальним протитиском (зазвичай < 5–10 бар, див. специфікації). Ніколи не закривайте дренажний отвір – це призведе до негайного вибуху ущільнення валу.

3. Промивання системи перед запуском: перед підключенням двигуна промийте всю гідравлічну систему (шланги, клапани, охолоджувачі) чистою рідиною, щоб видалити зварювальний шлак, бруд або сміття, що залишилося після встановлення. Забруднювачі, що потрапляють під час налаштування, є основною причиною раннього зносу.

4. Початкова процедура обкатки: для нових або відремонтованих двигунів запустіть пристрій на 30–50% номінального навантаження приблизно на 30–60 хвилин перед роботою з повним навантаженням. Це дозволяє внутрішнім шестерням і підшипникам правильно з’єднуватися та стабілізує внутрішні зазори, значно подовжуючи тривалий термін служби.

4. Щоденне технічне обслуговування та швидка діагностика несправностей

Пам’ятайте про золоте правило: 90% несправностей гідравлічного двигуна пов’язані з забрудненням рідини або неправильною температурою рідини. Технічне обслуговування не є обов’язковим – це життєвий шлях вашого обладнання.

Контроль рідини – ваш пріоритет №1:

• Чистота: тверді частки діють як абразивна суміш для притирки, зношуючи прецизійно оброблену пару ротор-статор. Це збільшує внутрішній витік, знижує об’ємну ефективність і зменшує крутний момент. Досягніть рівня чистоти ISO 4406 18/16/13 або вище та регулярно перевіряйте/замінюйте фільтри зворотної лінії. Використовуйте індикатор перепаду тиску на корпусі фільтра.

• В’язкість і температура: оптимальний діапазон в’язкості становить 20–43 сСт при 50°C. Підтримуйте температуру масла нижче 60°C для тривалої роботи; ніколи не перевищуйте 85°C навіть на піках. Високі температури розріджують масло, знижуючи змащувальні властивості та прискорюючи деградацію ущільнень. Низькі температури збільшують опір в’язкої рідини, викликаючи кавітацію та повільний запуск. При необхідності встановіть датчик температури та охолоджувач.

• Ніколи не змішуйте типи рідин: КАТЕГОРИЧНО НЕ використовуйте моторну оливу як заміну гідравлічної рідини. Їх пакети присадок несумісні. Змішування може спричинити розбухання ущільнення, спінювання, лакування та катастрофічну несправність. Завжди використовуйте гідравлічну рідину, рекомендовану OEM.

Таблиця швидкої діагностики несправностей

Планові медичні огляди

Включіть їх у свій план профілактичного обслуговування:

• Щотижня: перевіряйте зовнішню температуру корпусу (використовуйте інфрачервоний термометр) і прислухайтеся до незвичайного стуку або скиглення.

• Щомісяця: перевіряйте всі шлангові фітинги та ущільнювачі на наявність сльозу.

• Щоквартально: Візьміть пробу масла та надішліть її на спектрометричний аналіз – підвищення рівня частинок заліза, міді або кремнію є ранніми попереджувальними ознаками внутрішнього зносу задовго до помітного зниження продуктивності.

Поворотнийорбітальний гідромоторє міцною та надійною робочою конячкою за правильного поводження. Успіх полягає в трьох стовпах: точному визначенні розміру для вашого профілю реального навантаження, встановленні з хірургічною точністю та підтримці стану рідини як дисципліни, що не підлягає обговоренню. Якщо ви сумніваєтеся, завжди звертайтеся до конкретних кривих продуктивності та інтервалів обслуговування виробника – і без вагань залучайте їхніх інженерів із застосування для складних робочих циклів або спеціальної інтеграції.

Якщо вам потрібна додаткова уточнення щодо будь-якого конкретного аспекту, наприклад детального розрахунку радіального навантаження, вибору інтегрованого клапана або варіантів високотемпературного ущільнення, дайте мені знати, і я розповім.
